• alimentation : 230 V – 50/60 Hz
• courant nominal : 16 (4) A 250V
• consommation électrique : 0,5W
• précision de fonctionnement : plus ou moins 1s/jour à 23°C
• type de cadran : 48 segments
• durée minimale de fonctionnement : 3,5 heures (210 minutes)
• précision de commutation : plus ou moins 52.5 minutes
• contrôle manuel par sélecteur à 3 positions :
  • O = Fonctionnement déconnecté
  • A = Fonctionnement automatique
  • I = Fonctionnement permanent
• réserve de marche : 150h (pile rechargeable NiMH – remplacement) (sans CLS+S D)
• température de fonctionnement : -10°C/+50°C
• classe de protection : II
• catégorie de protection : IP20
• taille 2 modules DIN

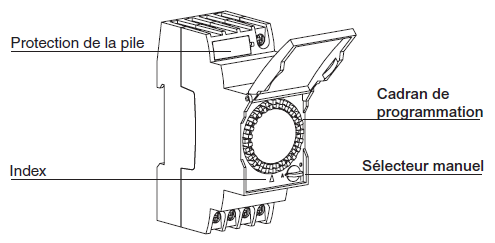

Programmation de l’horloge hebdomadaire analogique General Electric

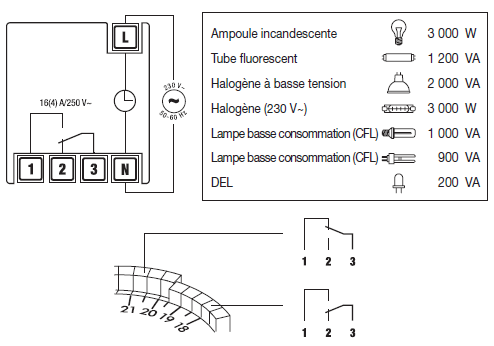

Schémas de connexion

• soulever le couvercle transparent
• déplacer tous les segments de réglage à l’intérieur de la sphère (le contact 3-2 reste fermé)
• déplacer les segments de réglage correspondant aux heures de mise sous tension souhaitées vers l’extérieur, dans lesquelles le contact 3-1 reste fermé. Chaque segment correspond à 3.5h
• le nombre de segments à l’extérieur définit l’heure de fonctionnement
• tourner l’aiguille des minutes à la main dans le sens horaire jusqu’à ce que l’index indique l’heure actuelle
• fermer le couvercle transparent
• mettre le dispositif sous tension
• mode manuel : le sélecteur permet de choisir 3 positions

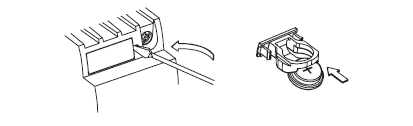

Remplacement de la pile

Pour remplacer la pile :

• déconnecter l’alimentation
• retirer le support de la pile
• remplacer la pile
• connecter à l’alimentation

Utiliser uniquement des piles V80H

Jeter les piles déchargées conformément aux réglementations en vigueur sur l’éliminationdes déchets nocifs.

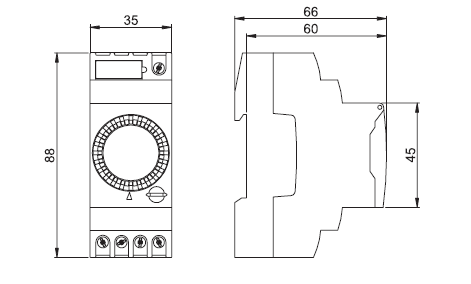

Dimensions de l’horloge analogique 687438 -39-40
